氟化石墨热稳定性及TGA

物理性质

1.C/F原子比

氟化石墨性能随分子结构中的C/F原子的比值而异。C/F比值≤1称之为高氟化度氟化石墨；C/F比值>1称之为低氟化度氟化石墨。

高氟化度石墨具有优良的热稳定性，是电和热的绝缘体，不受强酸和强碱的腐蚀，润滑性能超过MoS₂和鳞片石墨。

低氟化度石墨呈灰黑色，热稳定性较差，一般不作润滑剂。但它是制造高能无水电池阴极的理想材料。氟化碳作为锂氟碳原电池正极材料的电容量，主要是取决于氟碳比，孔结构，材料的电导，电压平台与放电容量是决定能量密度的主要因素, 锂离子是和氟化碳表面的氟反应的, 碳氟键从sp3杂化变为sp2杂化, 放电反应进行的时候，正极材料的电导率会在一定程度提升。

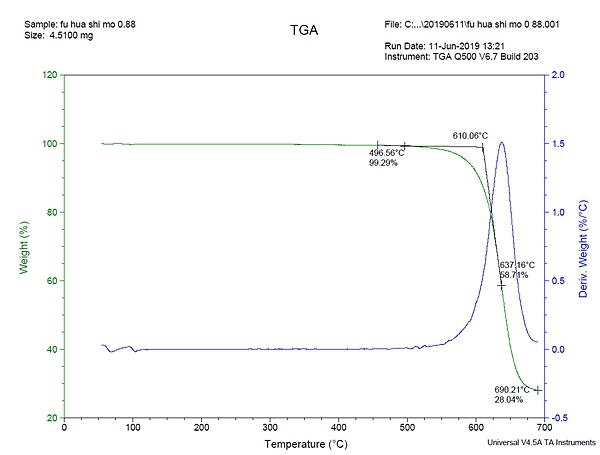

2.热稳定性

高于500℃才有少量失重，是热稳定性较差的化合物。

3.润滑性能

是润滑脂类和固体润滑剂（二硫化钼、石墨等）中摩擦系数低，在27~344℃内，摩擦系数仅为0.1~0.13。

化学性质

表面能：氟化石墨的表面能极低。

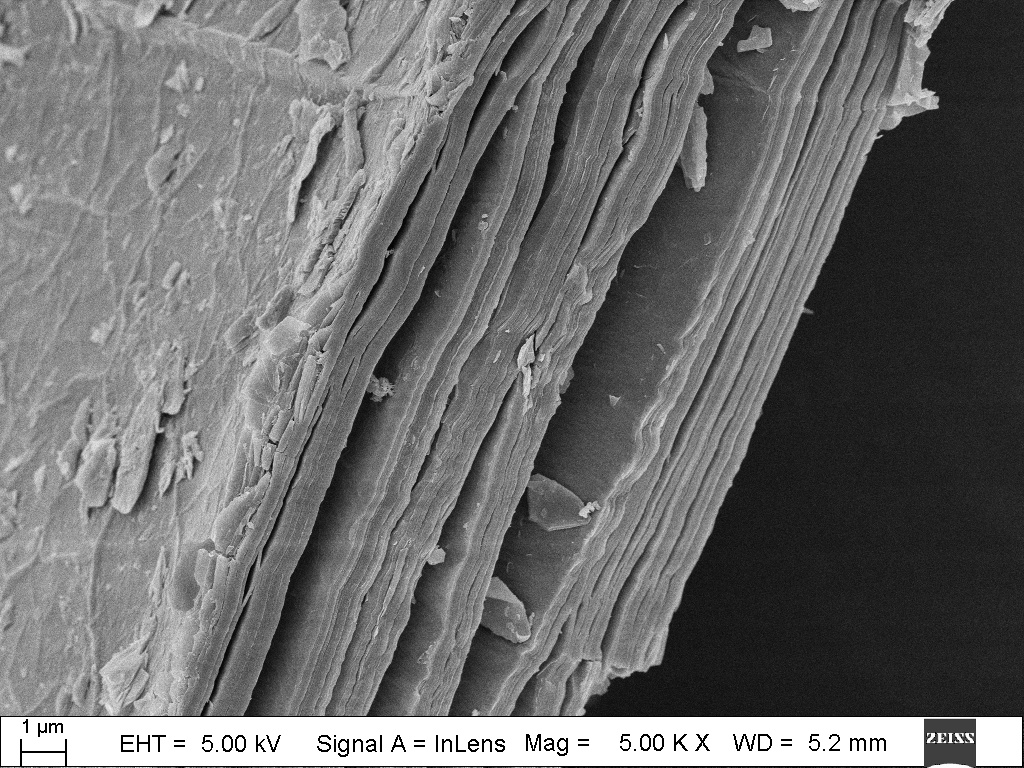

三、XRD表征

XRD测试结果，图中四种不同碳源、氟碳比的氟化程度很均匀，氟气反应是从边缘插层进去的，鳞片石墨会慢很多，氟碳比0.51没有完全氟化，还有很强的石墨结构峰。
